華中數控與蘇州信能批量生產數控珩磨機

---

武漢華中數控股份有限公司(以下簡稱華中數控)與蘇州信能精密機械有限公司(以下簡稱蘇州信能)緊密合作，針對汽車、液壓件、軸承、航空航天等行業關鍵零件數控加工需求，批量生產多種規格的數控珩磨機，全部配置華中8型型高性能數控系統。目前，雙方合作的數控珩磨機，已經在汽車、航空航天制造企業批量使用。

一、MB42150立式珩磨機



1、機床特點：



蘇州信能MB42150立式珩磨機是專為高精度加工開發的立式珩磨機，數控系統采用HNC-818D型高檔數控系統，適用于汽車、液壓件、軸承、航空航天等制造業。機床主要特點：



①高動態性能：往復軸最大快移速度20000mm/min；



②高加工精度：進給軸采用的定量進給方式，控制精度1μm；



③主軸配置：采用7.5kw的伺服電機，最高轉速500r/min。



④采用水圈的定位方式，能防止珩磨頭與工件發生碰撞，讓珩磨頭準確快速的進入工件中。



⑤配有氣動量儀，可以自動測量工件尺寸，實現半自動加工。



2、數控系統解決方案：



1)數控系統主要功能；



MB42150立式珩磨機主要應用了華中HNC-818D數控系統的NCUC、 Ethercat、 AS-i、Profibus多種總線協議的互聯互通；適配高精度編碼器；進給軸采用PMC軸控制模式，可以更加精準控制定位；自動檢測工件尺寸，半自動加工的功能；智能產線的全開放式網絡接口功能、加工大數據采集和監控功能等高檔控制功能。

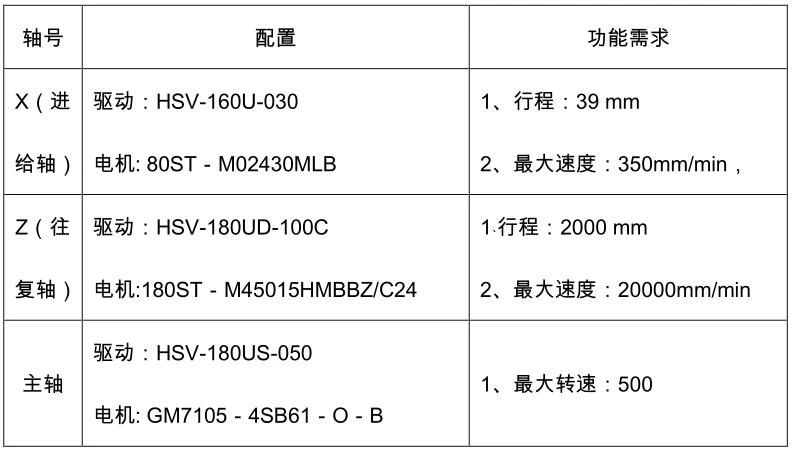

2)數控系統裝置、伺服驅動和電機配置清單；

3、應用效果：



配套華中數控HNC-818D數控系統的MB42150立式珩磨機目前已在航空、航天等領域實現批量應用，用于加工航空缸體和箱體等結構件的孔，滿足了高端制造領域的制造需求。



二、MK4220-1數控多工位立式珩磨機



1、機床特點



蘇州信能精密機械有限公司MK4220-1數控多工位立式珩磨機是機械制造業金屬零件內孔精密加工開發的珩磨機，數控系統采用HNC-818B型高檔數控系統。其硬件包括珩磨機、珩磨工具(珩磨桿、珩磨頭、珩磨條)、珩磨油。該機器是推出的新一代產品，配有不同種類的珩磨工具和工件夾具，即可加工高硬度合金鋼、硬質合金、也可加工軟鋼、銅、鋁合金、陶瓷等等零件的內孔。機床主要特點：



①高加工精度：圓度≤1μm，圓柱度<2μm/100μm，粗糙度≤0.1μm；



②珩磨桿采用內部噴油結構：珩磨時潤滑效果好，冷卻速度快，排屑容易，提高表面精度和生產效率；



③外接機械臂：外接機械臂上下工件，使機床可以批量加工，提高加工效率；



④Anybus網關：配備Anybus網關，實現通訊協議轉換，能實現不同通訊協議的外部設備與系統通訊；



⑤STOTZ氣動測量儀：對工件內孔尺寸進行測量，測量精度可達0.1μm；



⑥5工位轉臺：粗珩和精珩工位、測量工位、去毛刺工位和上下料工位。由轉臺旋轉來轉換工位，實現批量加工，有效提高加工效率；



⑦全密閉式外罩鈑金設計：避免加工產生的油霧影響車間環境，符合環保要求及人性化設計；

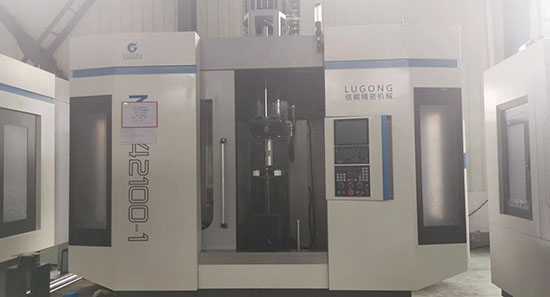

MK4220-1數控多工位立式珩磨機



2、數控系統解決方案：



1)數控系統主要功能；



MK4220數控多工位立式珩磨機主要應用華中HNC-818B數控系統的PMC軸功能、PMC震蕩功能、進給軸做主軸功能、雙通道控制功能、在線工件測量、配合固定循環開發的精簡編程功能、全開放式網絡接口功能、加工大數據采集和監控功能等高檔控制功能。

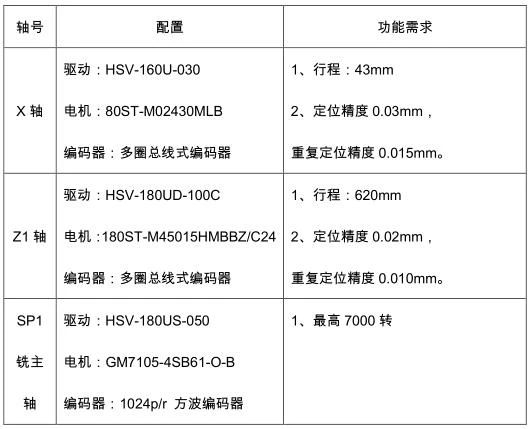

2)數控系統裝置、伺服驅動和電機配置清單；

3、應用效果：



配套華中數控HNC-818B數控系統的MB42300數控立式珩磨機床,目前已在航空、航天等領域實現批量應用，用于加工高硬度合金鋼、硬質合金、也可加工軟鋼、銅、鋁合金、陶瓷等等零件的內孔精密加工，滿足了高端制造領域的制造需求。



三、MB42300數控立式珩磨機床



1、機床特點：



蘇州信能精密機械有限公司MB42300數控立式珩磨機床是機械制造業金屬零件內孔精密加工開發的珩磨機，數控系統采用HNC-818B型高檔數控系統。其硬件包括珩磨機、珩磨工具(珩磨桿、珩磨頭、珩磨條)、珩磨油。該機器是推出的新一代產品，配有不同種類的珩磨工具，即可加工高硬度合金鋼、硬質合金、也可加工軟鋼、銅、鋁合金、陶瓷等等零件的內孔。機床主要特點：



①高加工精度：圓度≤1μm，圓柱度<2μm/100μm，粗糙度≤0.1μm；



②珩磨桿采用內部噴油結構：珩磨時潤滑效果好，冷卻速度快，排屑容易，提高表面精度和生產效率；



③全密閉式外罩鈑金設計：避免加工產生的油霧影響車間環境，符合環保要求及人性化設計；



④外接機械臂：外接機械臂上下工件，使機床可以批量加工，提高加工效率。



2、數控系統解決方案：



1)數控系統主要功能；



MB42300數控立式珩磨機床主要應用華中HNC-818B數控系統的旋轉、縮放、鏡像、固定循環、刀具補償、用戶宏程序、軟限位、PMC軸、配合固定循環開發的精簡編程功能、全開放式網絡接口功能、加工大數據采集和監控功能等高檔控制功能。

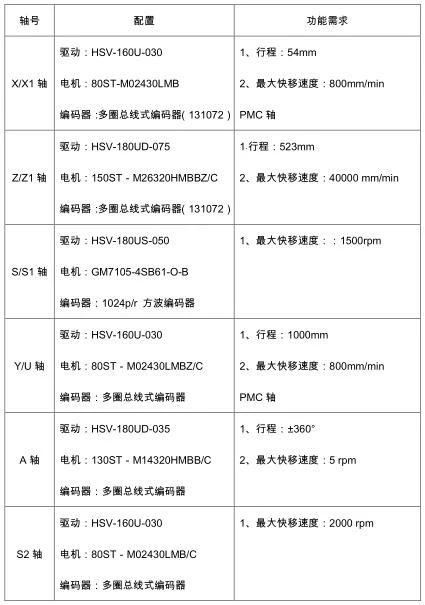

2)數控系統裝置、伺服驅動和電機配置清單；

3、應用效果：



配套華中數控HNC-818B數控系統的MB42300數控立式珩磨機床,目前已在航空、航天等領域實現批量應用，用于加工高硬度合金鋼、硬質合金、也可加工軟鋼、銅、鋁合金、陶瓷等等零件的內孔精密加工，滿足了高端制造領域的制造需求。
