華中數控與內江金鴻曲軸批量生產數控磨床

武漢華中數控股份有限公司(以下簡稱華中數控)與內江金鴻曲軸有限公司公司、北京第二機床廠有限公司等企業合作，針對轎車發動機曲軸等關鍵零件的數控加工需求，生產配置華中數控HNC-818B高性能數控系統的T44_CBN型磨床。目前，該機型已經形成批量銷售近十臺，全部用于汽車零部件制造領域精密零部件的數控加工。

一、機床特點：

T44_CBN型數控磨床根據汽車曲軸高效磨削工藝特點設計，具備少人化和無人化等加工模式，可以實現與其他機床的配套組線，實現曲軸類零件的自動裝夾、加工、存放、砂輪維修等一系列自動化操作，非常適合于汽車精密零部件的流水線加工。

二、數控系統解決方案：

針對汽車曲軸高效磨削工藝特點，華中數控在華中8型數控系統的基礎上開發了曲軸磨削專用數控系統和曲軸磨削專用軟件。

1.數控系統主要功能

1) 傾斜軸功能。

斜軸特殊功能的應用，磨床XZ方向不處于垂直方向，可更改傾斜角來更改XZ的運行軌跡。華中數控系統斜軸功能參數打開后系統會默認斜軸功能開啟，需要使用斜軸的時候通過指令打開。

2) G31等待跳段功能

G31后跟G04暫停等待，可以根據所給的暫停時間等待跳段，遇到跳段信號后跳出暫停，如果等待時間完后仍未有信號反饋，也進行跳段指令。

3) 程序分解功能

系統可以讀取一個文檔內的多個程序并進行分解，例如系統盤文檔O001中包含有O02,O03,O04三個程序，按下程序分解按鍵，系統將O001中的程序分解成O02,O03,O04三個單獨的程序。這樣將一個文檔中的多個程序分解成單個程序，避免一個個加工程序往系統盤里面拷貝，增加操作的便利性。

4) 砂輪斷電自動回退功能(應用于120驅動器，需有外部電容模塊)

磨床在外部突然斷電的情況下，砂輪伺服軸能自動回退到安全位置，避免加工件損壞和砂輪出現撞擊的風險。通過增加外部電容模塊蓄電，修改連接線路﹑PLC程序和固定循環，達到砂輪斷電自動回退的功能。

5)空間誤差補償

空間誤差補償功能用于補償機床空間幾何誤差，其中包括線性位移誤差、直線度誤差、垂直度誤差、俯仰角度誤差、旋轉角度誤差等。支持第三方測量空間幾何誤差數據快速導入。

2.數控系統配置清單：

①  系統型號：華中數控HNC-818B

②  X軸驅動器：HSV-120-D1-7.5    電機：GK6101-8AC61  編碼器：AM2048S/R，2048線絕對式編碼器；

③  Z軸驅動器：HSV-120-D1-7.5    電機：GK6101-8AC61  編碼器：AM2048S/R，2048線絕對式編碼器；

④ C軸驅動器：YPEJ-50-3-4-B5   電機：GK6062-6AC61編碼器：AM2048S/R，2048線絕對式編碼器；

三、應用效果

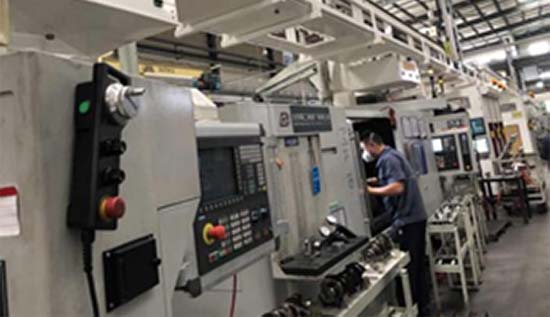

配套華中8型數控系統的數控凸輪磨和曲軸磨床，目前已經在汽車零部件加工領域得到了廣泛的應用。在四川、陜西、北京等多家機床廠和加工廠都有配套，并且適用于汽車零部件產線連線，批量加工發動機曲軸零件，實現了國產數控系統在汽車配件制造領域的應用，滿足了汽車配件制造領域的加工需求。
