華中數控與濟南二機合作生產高架式龍門五軸加工中心用于航空航天

華中8型高性能數控系統在包括高檔數控重大專項在內的多種中檔、高檔數控機床上成功應用，是配套最多的國產高檔系統。【華中8型高檔示范應用】是針對華中8型系統在重點領域示范應用的案例集錦，包含配套數控機床的典型技術特點，數控系統配套解決方案，應用到數控系統的關鍵技術，用戶實際加工和應用情況等資訊，將給您的數控系統選型提供更多參考。

本期為您帶來的是華中數控與濟南二機床集團有限公司合作生產的高架式龍門五軸加工中心應用于航空航天制造領域。

武漢華中數控股份有限公司(簡稱華中數控)與濟南二機床集團有限公司緊密合作，針對航空航天裝備關鍵零件的數控加工需求，批量生產配置華中數控HNC-848D型高檔數控系統的高架式龍門五軸加工中心XHSV2545*50。目前，雙方合作生產的五軸加工中心已經形成批量銷售近十臺，全部用于重點航空航天裝備制造企業的關鍵零件的數控加工。

一、機床主要特點

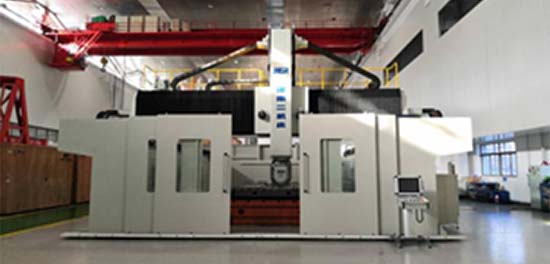

濟南二機床高架式龍門五軸加工中心機床XHSV2545*50龍門跨度大，適合在航空、航天薄壁曲面零件、板筋、肋梁類零件、復雜型面的精加工、半精加工。

機床結構采用樹脂砂鑄鐵和焊接結構件的最優組合,考慮靜、動態載荷并由計算機進行設計,先進的熱處理時效工藝,最大限度地消除了焊接和鑄造內應力,以提高機床的精度和剛性。

機床X軸使用龍門位置同步功能，采用滾珠絲杠、齒輪齒條驅動,裝有制動單元和安全緩沖裝置；Y、Z軸采用大導程的預載螺母滾珠絲杠傳動。運用現代設計方法,通過建立振動阻尼、動態加速度模型,在確保機床整機剛性的前提下,盡量減輕了移動件的重量,使機床具有良好的快速響應特性。具有高轉速、高速度、高加速度的特點。A、C軸傳動采用力矩電機直接驅動，并分別設有液壓夾緊機構。X、Y、Z軸均采用光柵尺實現全閉環控制；A、C軸采用高精度角度編碼器實現全閉環位置反饋。電主軸采用大接觸角高速陶瓷球軸承,并配置了主軸的冷卻系統。

二、數控系統解決方案

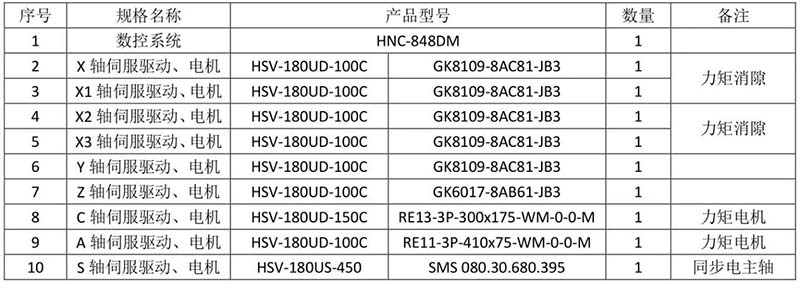

1、數控系統、伺服驅動、伺服電機配置

2、數控機床應用數控系統功能

該型號機床應用華中HNC-848D數控系統的關鍵技術：高速高精控制算法、龍門位置同步功能、伺服力矩消隙功能、五軸聯動功能、五軸RTCP功能、五軸RTCP速度校驗功能、五軸標定功能、五軸定向加工功能、五軸定向刀具半徑補償功能、旋轉軸結構誤差補償功能、刀具矢量編程功能、法向進退刀功能、五軸大圓插補功能、空間誤差補償(垂直度、直線度、擾度補償功能)和全閉環控制、三維仿真功能、網絡功能、加工大數據采集和監控功能、基于加工大數據的工藝參數優化、健康保障、斷刀檢測等智能化功能。

三、應用效果

濟南二機床集團與華中數控合作生產的XHSV系列五軸聯動加工中心已經在我國重點航空航天、汽車等重點領域裝備制造企業成功應用，主要用于航空航天等行業大型鋁合金、復合材料結構件的高速、高效加工和大型汽車模具的半精加、精加工。
