華中數控與工研精機合作生產的加工中心應用汽車領域

華中8型高性能數控系統在包括高檔數控重大專項在內的多種中檔、高檔數控機床上成功應用，是配套最多的國產高檔系統。【華中8型高檔示范應用】是針對華中8型系統在重點領域示范應用的案例集錦，包含配套數控機床的典型技術特點，數控系統配套解決方案，應用到數控系統的關鍵技術，用戶實際加工和應用情況等資訊，將給您的數控系統選型提供更多參考。

本期為您帶來的是華中數控與北京工研精機股份有限公司合作生產的四軸臥式加工中心應用于汽車零部件制造領域。

武漢華中數控股份有限公司(以下簡稱華中數控)與北京工研精機股份有限公司緊密合作，針對汽車發動機關鍵零件的數控加工需求，批量生產配置華中數控HNC-848C型高檔數控系統的精密多功能四軸臥式加工中心μ2000/630HF加工中心。目前，雙方合作生產的精密多功能四軸臥式加工中心已經形成批量銷售，全部用于加工精度要求較高的動力總成箱體、缸體等各類零件的多品種及大批量加工。

一、機床特點：

μ2000/630HF加工中心精密多功能四軸臥式加工中心具有加工精度較高各類零件的加工能力，機床具有高剛度、高精度、高速度的特點。

高剛基礎件，采用優質鑄鐵材料，多層筋對稱布局，保證主機高剛度。Z軸雙電機，雙滾珠絲杠副驅動，雙光柵比較反饋；Y軸采用主軸箱重量平衡設計，保證機床具有良好的動態特性。

工作臺630x630mm，XYZ軸行程1000/900/900mm，主軸8000r/min，快移48m/min，定位精度0.010mm，重復定位精度0.006mm。

二、數控系統解決方案：

1、數控系統主要功能；

北京工研精機股份有限公司μ2000/630HF臥式加工中心主要應用華中HNC-848C數控系統的四軸聯動、圓柱插補、高速高精控制、在線刀具測量和工件測量、空間誤差補償、熱誤差補償和高精度絕對光柵全閉環控制功能、智能產線適配的全開放式網絡接口功能、加工大數據采集和監控功能等高檔控制功能。

2、數控系統裝置、伺服驅動和電機配置清單；

三、應用效果

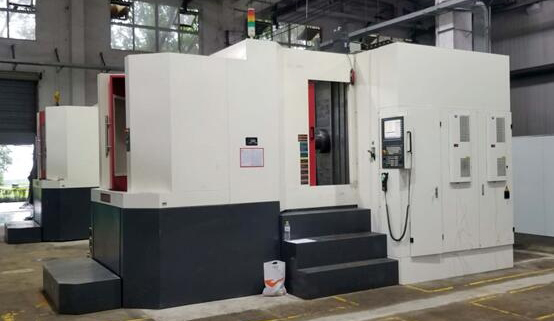

配套華中數控HNC-848C數控系統的μ2000/630HF臥式加工中心已經在某汽車齒輪傳動公司批量應用，主要用于中重型車用變速器殼體類產品高效、高精加工，滿足用戶加工需求。
