華中數控與上海機床批量生產復合磨削中心

武漢華中數控股份有限公司(以下簡稱華中數控)與上海機床廠有限公司緊密合作，針對精密軸系的數控加工需求，生產配置華中數控HNC-848D高性能數控系統的H377復合磨削中心。目前，該機型已經形成批量銷售，全部用于高精密軸系部件的磨削加工。

一、機床產品特點

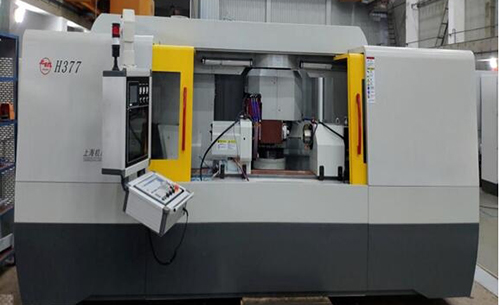

H377復合磨削中心共有4個進給軸(X軸、Z軸、B軸)1個頭架主軸(C/S軸)，3個模擬量砂輪主軸并且設備還配備有外圓砂輪、端面砂輪、內圓砂輪、3個磨削工位，程控尾座、工件測頭，具有一次裝夾完成外圓、端面、內孔等表面的磨削加工，能夠適應各種回轉體的高精度磨削工藝，滿足高精密軸系加工的需求。

機床主要特點：

①自動修整砂輪：模塊化參數設置外圓、端面、內圓砂輪修整數值和修整方式。

②高磨削精度：定位精度2μm，重復定位精度1.5μm，磨削內孔圓柱度5μm以內(孔直徑φ80mm)。

③高速主軸配置：采用15kw和16kw的電主軸，最高轉速40000r/min，并配有恒溫冷卻裝置，保持主軸精度穩定。

④三工位磨頭：一個外圓磨頭工位，一個端面磨頭工位，一個內圓磨頭工位，能夠有效減少裝夾次數，提高磨削效率。

⑤C/S頭架軸：頭架軸采用國產伺服電機，回轉精度高、動態特性好，可以根據磨削零件的類型切換速度、位置控制模式。

二、數控系統解決方案

H377復合磨削中心主要應用華中HNC-848D數控系統，X、Z、B軸定位精度達0.0015mm以內，重復定位精度達到0.002mm以內。內圓砂輪最高轉速可達40000r/min,具備一鍵回退、報警安全回退功能、手輪中斷功能、工件測量功能、空間誤差補償和全閉環控制功能、適配智能產線的全開放式網絡接口功能、加工大數據采集和監控功能等高檔控制功能。

三、應用效果

配套華中數控HNC-848D高性能數控系統的H377磨削中心目前主要應用于精密軸系零件的加工，能夠磨削高硬度、高強度的難切削材料，如：車床工件主軸、車用變速箱傳動軸、汽車發動機缸蓋凸輪軸、汽車發動機曲軸等軸系零件，并且具備砂輪動平衡檢測及防碰撞功能、碰撞回退等功能。
